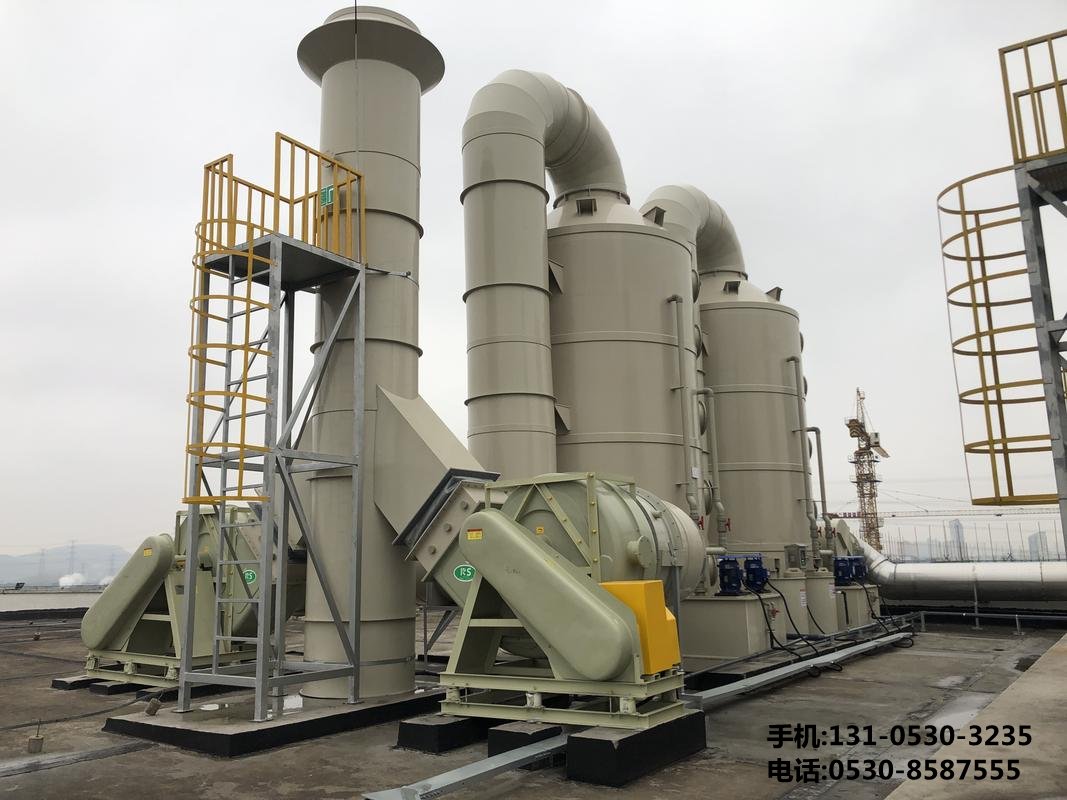

噴淋塔是一種高效的廢氣處理設備，用于通過液體噴灑來吸收和過濾氣體中的污染物。以下是其結構的具體說明：

- 除霧層：通常位于塔的上部，使用格柵板隔開，上面放置填料。這一層的目的是去除氣流中攜帶的小液滴，以提高排放氣體的質量。為了增強除霧效能，可以加裝板式除霧器。

- 噴淋層：由噴淋管和噴嘴組成，根據塔的直徑***小不同，設置不同密度的噴淋管和噴嘴。高效噴嘴能夠確保噴霧均勻且流量***，不易堵塞。

- 填料層：位于除霧層和噴淋層之上，主要放置如多面空心球、拉西環等填料。填料層作為氣液兩相間接觸的傳質設備，增加氣液接觸面積，從而提高吸收效率。塔底部裝有填料支承板，上方安裝填料壓板以防填料被上升氣流吹動。

- 視窗：又稱檢測口，用于觀察塔內運行情況，通常有φ500mm和φ400mm兩種規格。

- 活接球閥：用于連接各個部分，便于維護和檢修。



此外，噴淋塔的材質多樣，包括PP材質、碳鋼材質、不銹鋼材質等，以適應不同的工作環境和廢氣性質。



綜上所述，噴淋塔的結構設計旨在實現高效的氣液接觸，從而達到******的廢氣洗滌和降溫效果。在設計和選擇噴淋塔時，需要考慮廢氣的***性、處理效率要求以及成本等因素，以確保達到***的處理效果。
